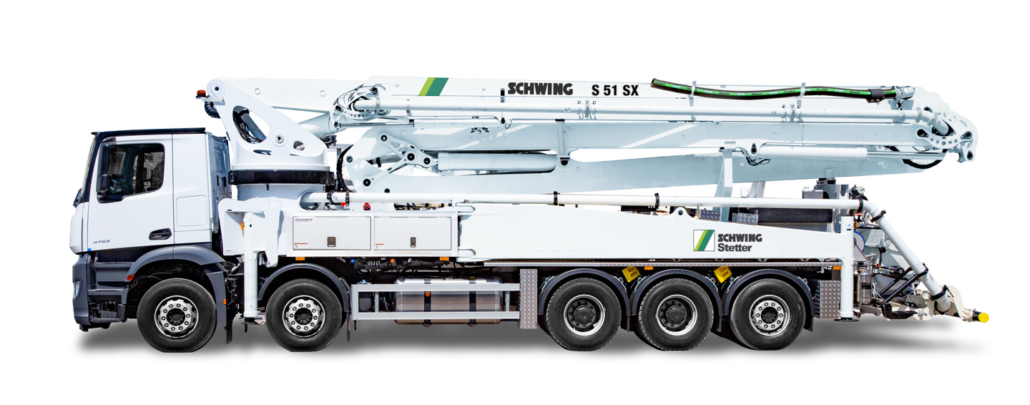

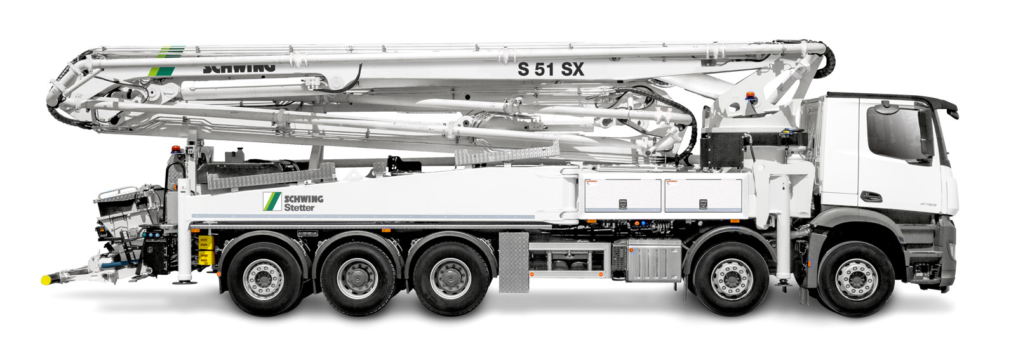

S 51 SX

Výškový dosah: 50,10  m
Čerpací výkon: až 162 m3/h
Čerpací tlak: až 85 bar
Využitie: všestranné využitie na veľkých stavbách
Prospekt DE Prospekt EN

Charakteristika

Kompletne nový model S 51 SX prináša:

  • 5ramenný výložník s dopravným potrubím o dimenzii DN 125
  • systém skladania “RZ” s veľkými pracovnými uhlami štvrtého (235 °) a piateho (230 °) ramena
  • SX podpery => stabilnejšie podoprenie a pokojné čerpanie;
  • piestová čerpacia jednotka s dlhým zdvihom => nižší oter čerpadla;
  • usmerňovací ventil ROCK => nízky oter a ľahké čistenie => efektívne a hospodárne čerpanie;
  • otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
  • nový riadiaci a diagnostický systém VECTOR 2.0, ktorý umožňuje jednoduché ovládanie, sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka ai.
  • revolučný systém jednostranného patkovania DynaRig

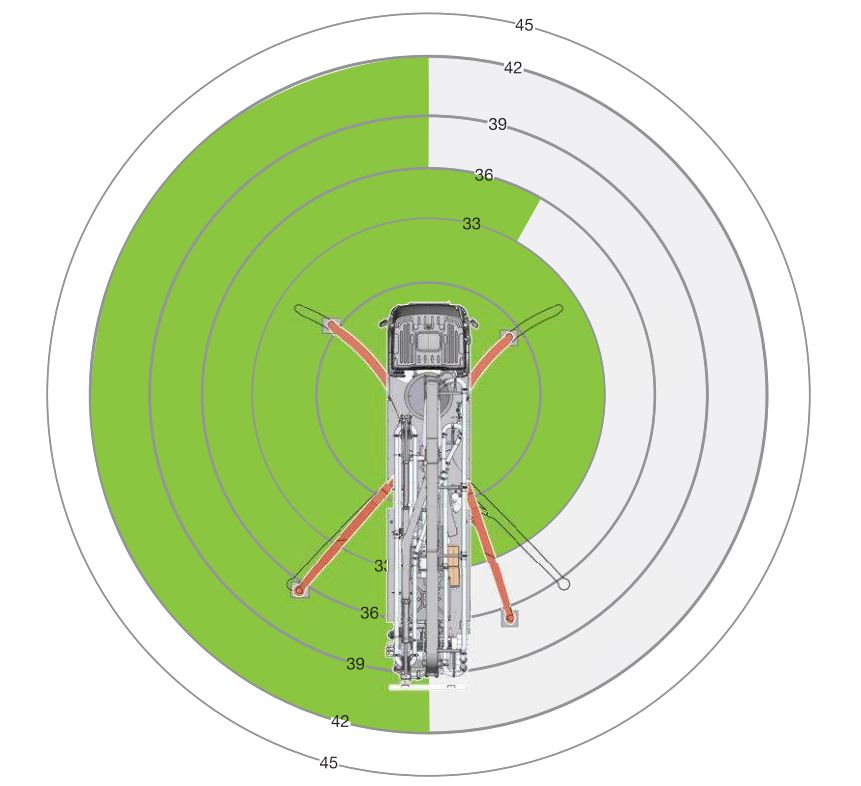

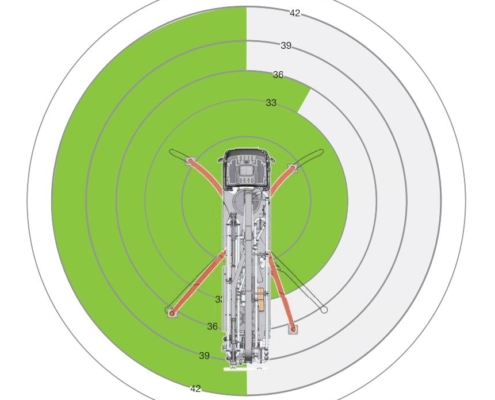

DynaRig

Nový systém jednostranného zapätkovania DynaRig vyvinutý spoločnosťou SCHWING rozširuje osvedčený systém EASY o nový dynamický, flexibilný variant.

Systém dokazuje svoje prednosti najmä v náročných, stiesnených podmienkach na stavenisku – v závislosti od priestorových podmienok môže obsluha stroja umiestniť všetky štyri podpery stroja ľubovoľne tak, ako mu to situácia dovolí. – Riadiaci systém DynaRig následne automaticky vypočíta a vymedzí bezpečnú pracovnú oblasť.

Technické údaje

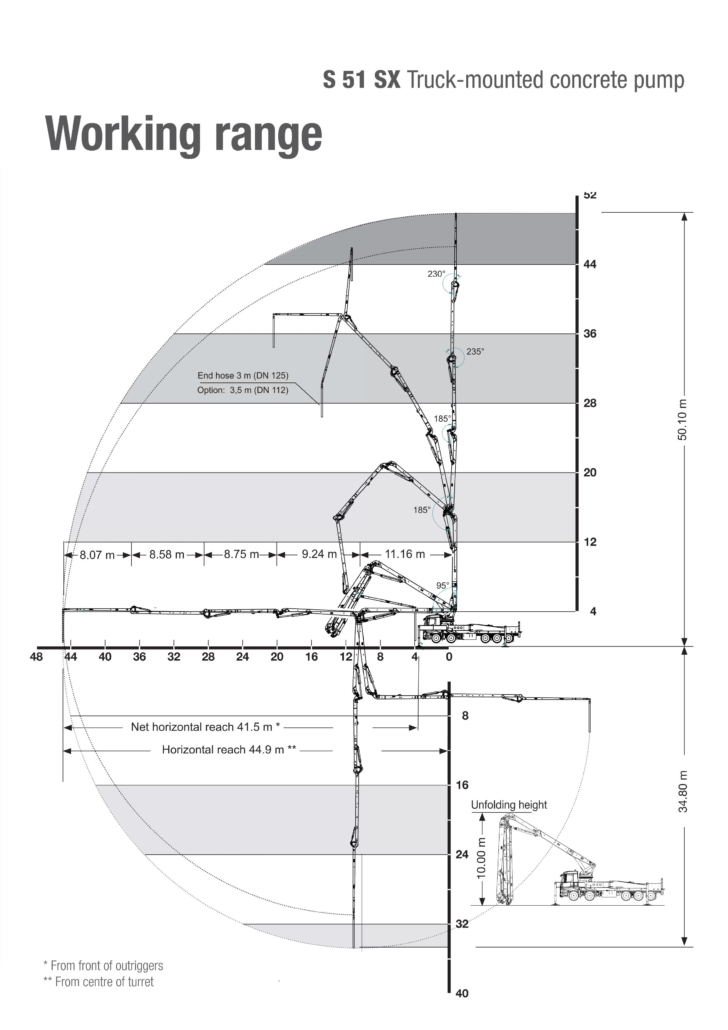

Výložník S 51 SX

Typ Skládanie Potrubie Koncová hadica Vertikálny dosah Horizontálny dosah Počet sekcií Akčný rádius Rozbalovacia výška
S 51 SX RZ DN 125 3,50 m (1,00 + 2,50)** 50,10 m 44,9 m 5 2x 365° 10 m

Výložník S 51 SX

Typ S 51 SX
Skládanie RZ
Potrubie DN 125
Koncová hadica 3,50 m (1,00 + 2,50)**
Vertikálny dosah 50,1 m
Horizontálny dosah 44,90 m
Počet sekcií 5
Akčný rádius 2x 365°
Rozbalovacia výška 10 m

Čerpadlo S 51 SX

Typ Pohon Dopravné válce Dopravný výkon* Dopravný tlak* Počet zdvihov* Usmerňovací ventil
P2525 636 l/min 250 x 2.500 mm 162 / – m3/h 85 / – bar 22 / – min-1 B-Rock

Čerpadlo S 51 SX

Typ P2525
Pohon 636 l/min
Dopravné válce 250 x 2.500 mm
Dopravný výkon* 162 / – m3/h
Dopravný tlak* 85 / – bar
Počet zdvihov* 22 / – min-1
Usmerňovací ventil B-Rock

Podpery S 51 SX

Typ Šírka vpředu Šírka vzadu Zaťaženie vpředu Zaťaženie vzadu
SX 8,95 m 9,30 m 245 kN 240 kN

Podpery S 51 SX

Typ SX
Šírka vpředu 8,95 m
Šírka vzadu 9,30 m
Zaťaženie vpředu 245 kN
Zaťaženie vzadu 240 kN

Výkonové parametre sú maximálne teoretické hodnoty. Nie je možné súčasne dosiahnuť max. tlak a max. výkon
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnica/piest
** Voliteľná položka

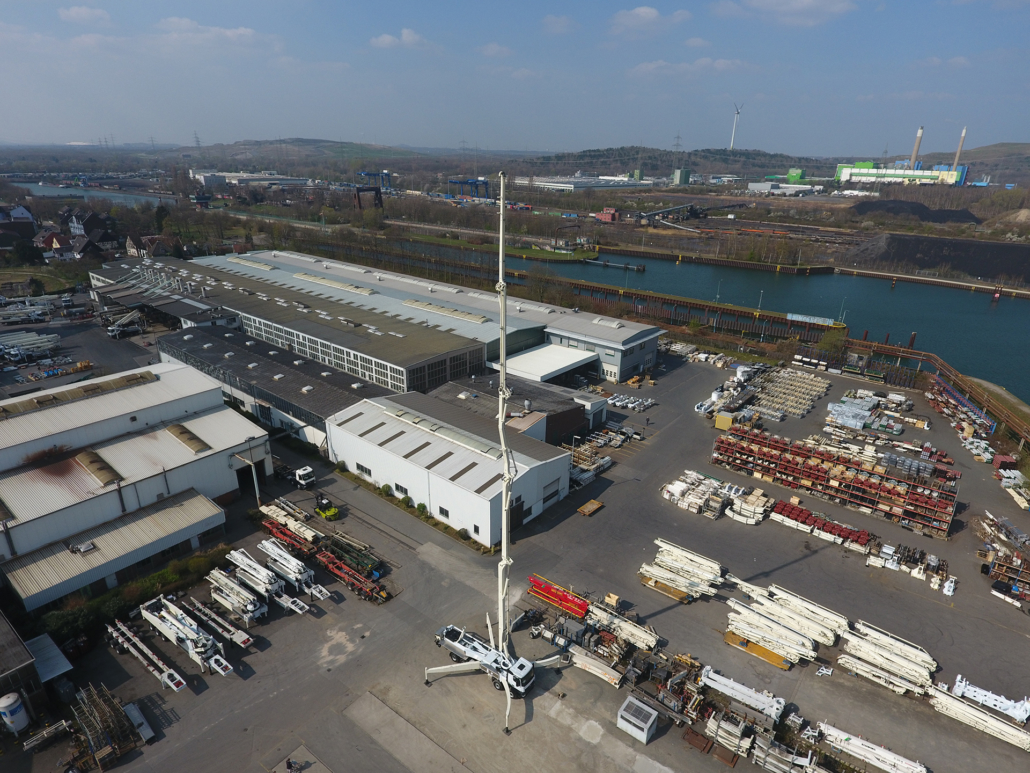

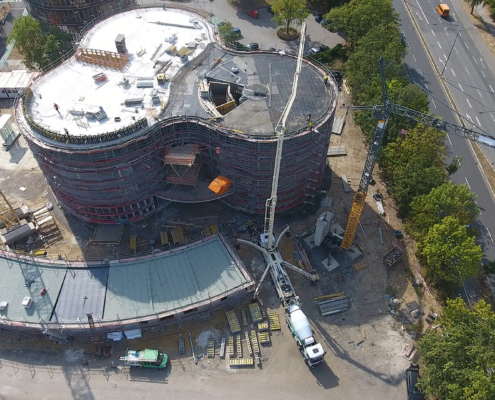

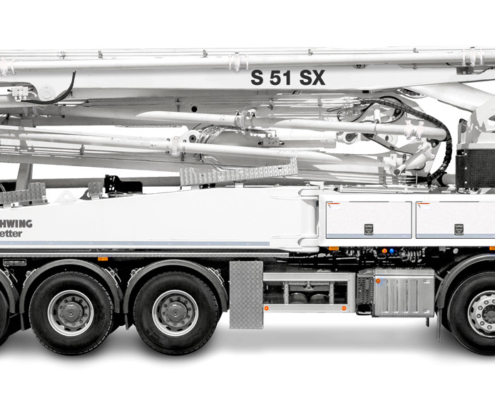

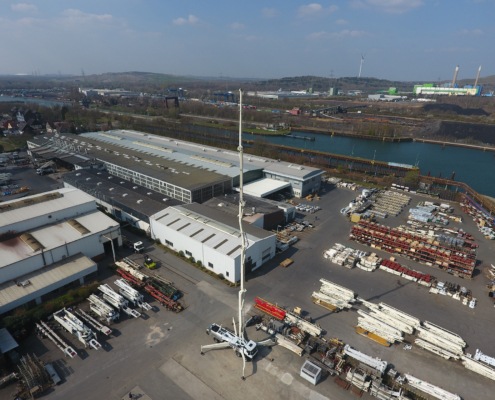

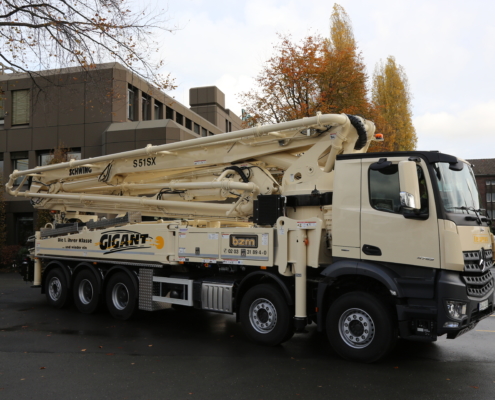

Galéria
