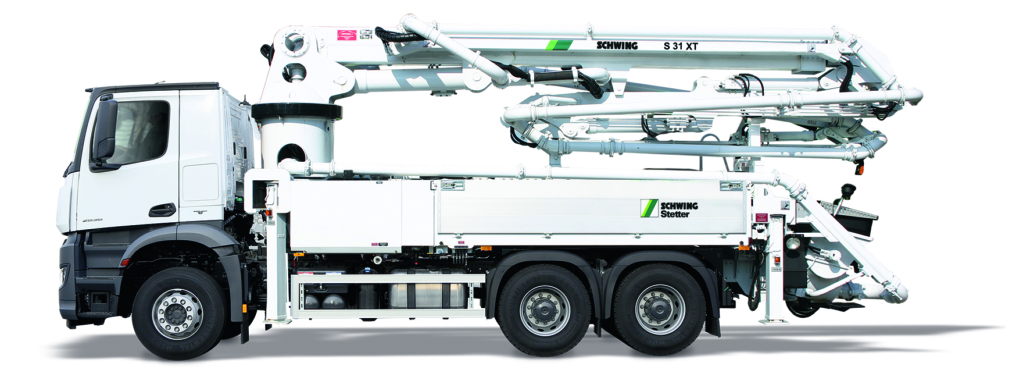

S 31 XT

Výškový dosah:	30,50 m
Čerpací výkon:	až 161 m³/h
Čerpací tlak:	až 85 bar
Využitie	uzavreté objekty, haly, sály, stiesnené priestory, sanačné práce, tunely

Prospekt DE Prospekt EN

Charakteristika

nízka rozbaľovacia výška a malé nároky na plochu pre zapatkovanie;
výborná pohyblivosť vďaka “ZR” skladaniu výložníka;
usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka atď.

Technické údaje

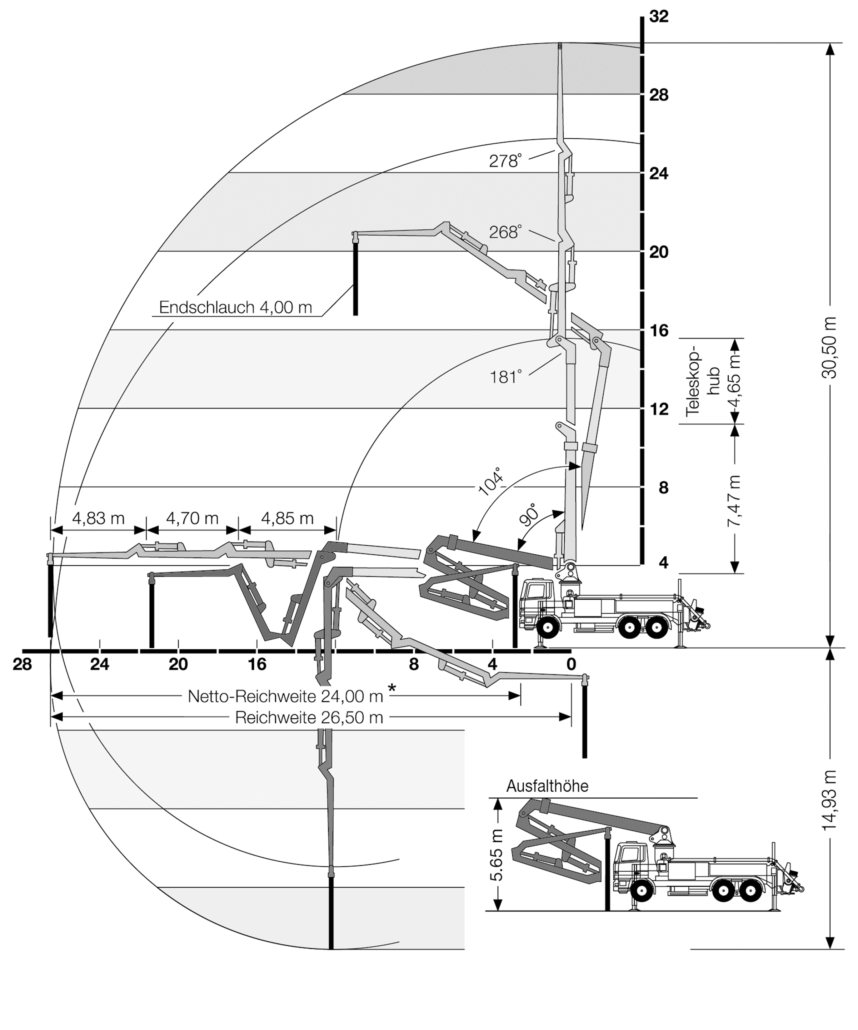

Výložník S 31

Typ	Skladanie	Potrubie	Koncová hadica	Vertikálny dosah	Horizontálny dosah	Počet sekcií	Akčný rádius	Rozbaľovacia výška
S 31	teleskopické	DN 125	4,00 m	30,50 m	26,50 m	4 + teleskop	2x 370°	5,65 m

Výložník S 31

Typ	S 31
Skladanie	teleskopické
Potrubie	DN 125
Koncová hadica	4,00 m
Vertikálny dosah	30,50 m
Horizontálny dosah	26,50 m
Počet sekcií	4 + teleskop
Akčný rádius	2x 370°
Rozbaľovacia výška	5,65 m

Čerpadlo S 31

Typ	Pohon	Dopravné valce	Dopravný výkon^*	Dopravný tlak^*	Počet zdvihov^*	Usmerňovací ventil
P2023	380 l/min	230 x 2.000 mm	96 / – m³/h	85 / – bar	19 / – min^-1	M-Rock (B-Rock)^**
P2023	535 l/min	230 x 2.000 mm	138 / – m³/h	85 / – bar	28 / – min^-1	M-Rock (B-Rock)^**
P2023	636 l/min	230 x 2.000 mm	164 / – m³/h	85 / – bar	33 / – min^-1	M-Rock (B-Rock)^**

Čerpadlo S 31

Typ	P2023	P2023	P2023
Pohon	380 l/min	535 l/min	636 l/min
Dopravné valce	230 x 2.000 mm	230 x 2.000 mm	230 x 2.000 mm
Dopravný výkon^*	96 / – m³/h	138 / – m³/h	164 / – m³/h
Dopravný tlak^*	85 / – bar	85 / – bar	85 / – bar
Počet zdvihov^*	19 / – min^-1	28 / – min^-1	33 / – min^-1
Usmerňovací ventil	M-Rock (B-Rock)^**	M-Rock (B-Rock)^**	M-Rock (B-Rock)^**

Podpery S 31

Typ	Šírka vpredu	Šírka vzadu	Zaťaženie vpredu	Zaťaženie vzadu
X	6,21 m	5,70 m	200 kN	160 kN

Podpery S 31

Typ	X
Šírka vpredu	6,21 m
Šírka vzadu	5,70 m
Zaťaženie vpredu	200 kN
Zaťaženie vzadu	160 kN

Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka
