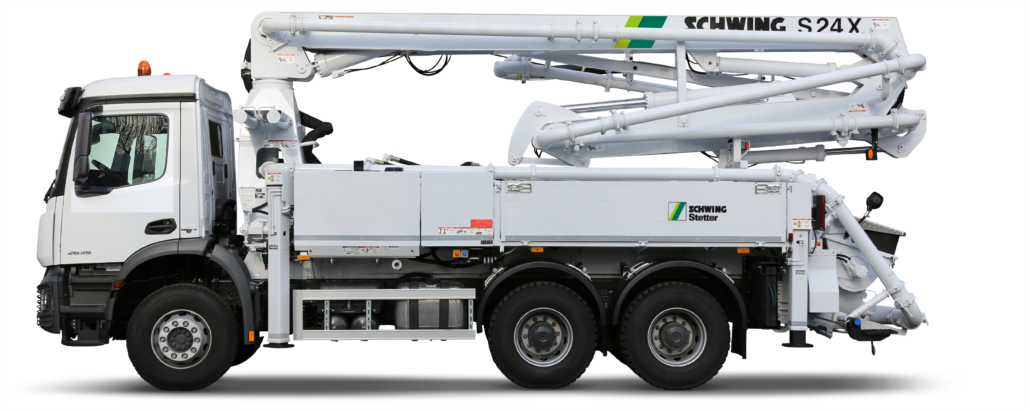

S 24 X
| Výškový dosah: | 23,5 m |
| Čerpací výkon: | až 136 m3/h |
| Čerpací tlak: | až 108 bar |
| Využitie: | uzavreté objekty, haly, sály, stiesnené priestory, sanačné práce, tunely |
Charakteristika
- nízka rozbaľovacia výška a malé nároky na plochu pre zapatkovanie;
- výborná pohyblivosť vďaka “ZR” skladaniu výložníka;
- usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
- otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
- riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka atď.
Technické údaje

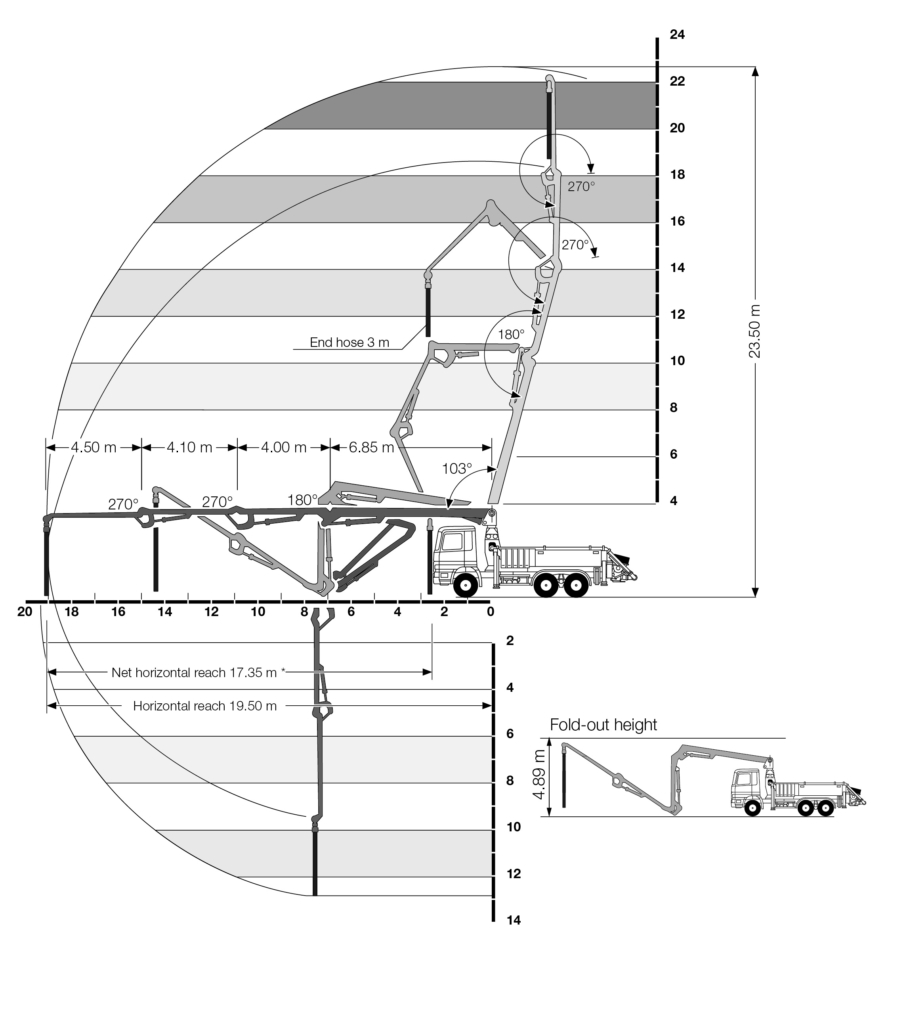

Výložník S 24
| Typ | Skladanie | Potrubie | Koncová hadica | Vertikálny dosah | Horizontálny dosah | Počet sekcií | Akčný rádius | Rozbaľovacia výška |
| S 24 | ZR | DN 125 | 3,00 m | 23,50 m | 19,50 m | 4 | 370° | 4,89 m |
Výložník S 24
| Typ | S 24 |
| Skladanie | ZR |
| Potrubie | DN 125 |
| Koncová hadica | 3,00m |
| Vertikálny dosah | 23,50m |
| Horizontálny dosah | 19,50m |
| Počet sekcií | 4 |
| Akčný rádius | 370° |
| Rozbaľovacia výška | 4,89m |
Čerpadlo S 24
| Typ | Pohon | Dopravné valce | Dopravný výkon* | Dopravný tlak* | Počet zdvihov* | Usmerňovací ventil |
| P2020 | 320 l/min | 200 x 2.000 mm | 90 / 51 m3/h | 70 / 126 bar | 24 / 14 min-1 | M-Rock |
| P2023 | 380 l/min | 230 x 2.000 mm | 96 / – m3/h | 85 / – bar | 19 / – min-1 | M-Rock (B-Rock)** |
| P2023 | 450 l/min | 230 x 2.000 mm | 114 / – m3/h | 85 / – bar | 23 / – min-1 | M-Rock (B-Rock)** |
Čerpadlo S 24
| Typ | P2020 | P2023 | P2023 |
| Pohon | 320 l/min | 380 l/min | 450 l/min |
| Dopravné valce | 200 x 2.000 mm | 230 x 2.000 mm | 230 x 2.000 mm |
| Dopravný výkon* | 90 / 51 m3/h | 96 / – m3/h | 114 / – m3/h |
| Dopravný tlak* | 70 / 126 bar | 85 / – bar | 85 / – bar |
| Počet zdvihov* | 24 / 14 min-1 | 19 / – min-1 | 23 / – min-1 |
| Usmerňovací ventil | M-Rock | M-Rock (B-Rock)** | M-Rock (B-Rock)** |
Podpery S 24
| Typ | Šírka vpredu | Šírka vzadu | Zaťaženie vpredu | Zaťaženie vzadu |
| X | 4,69 m | 2,24 m | 140 kN | 90 kN |
Podpery S 24
| Typ | X |
| Šírka vpredu | 4,69 m |
| Šírka vzadu | 2,24 m |
| Zaťaženie vpredu | 140 kN |
| Zaťaženie vzadu | 90 kN |
Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka

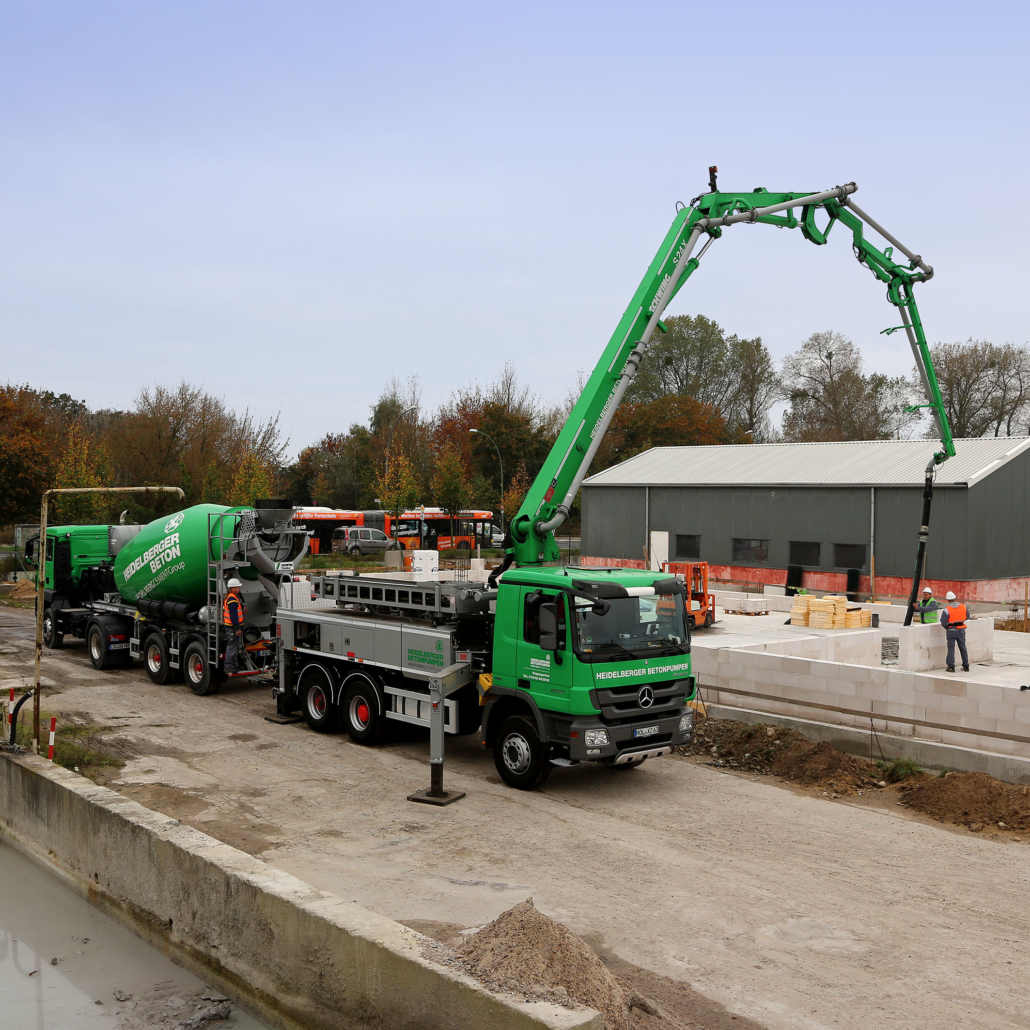

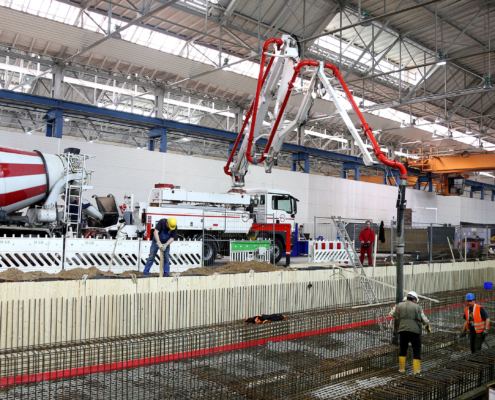

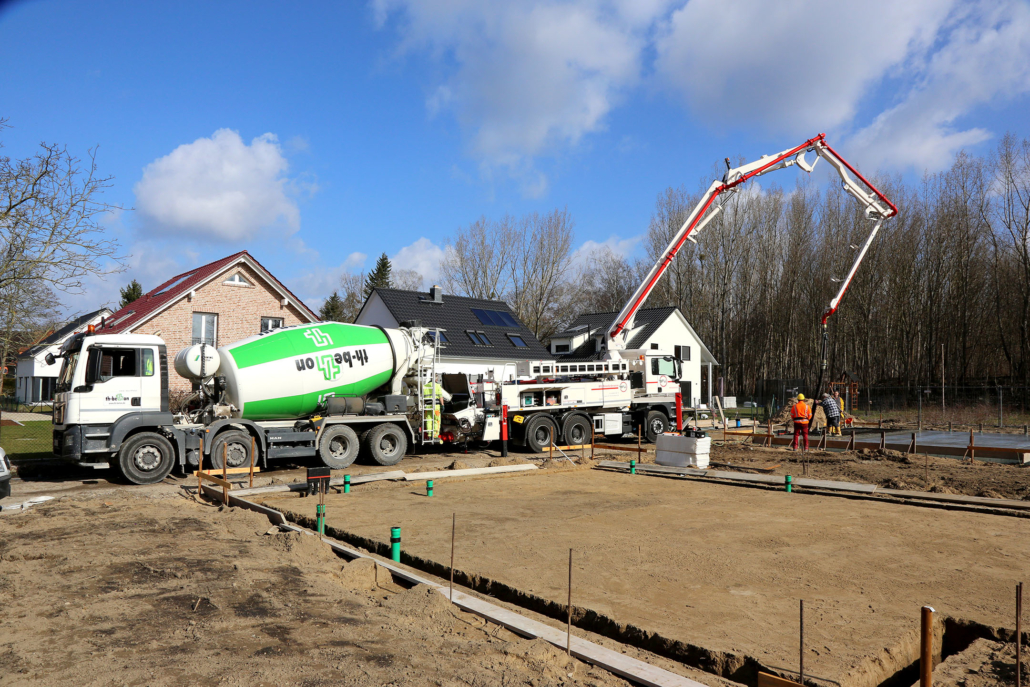

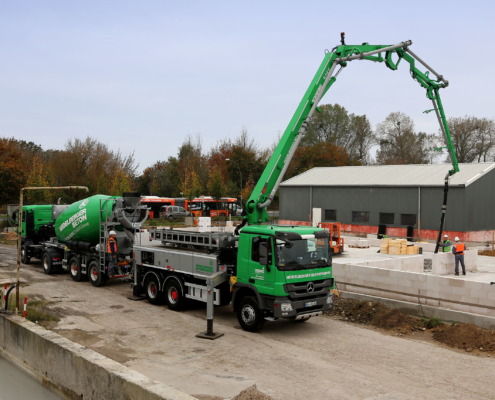

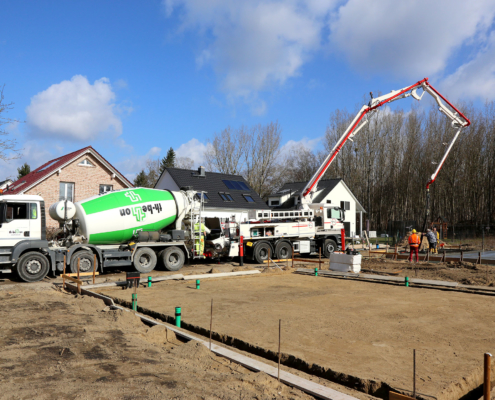

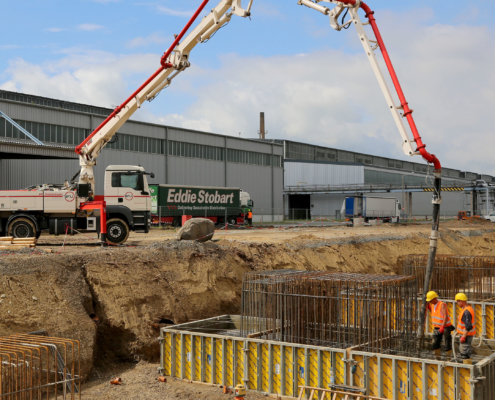

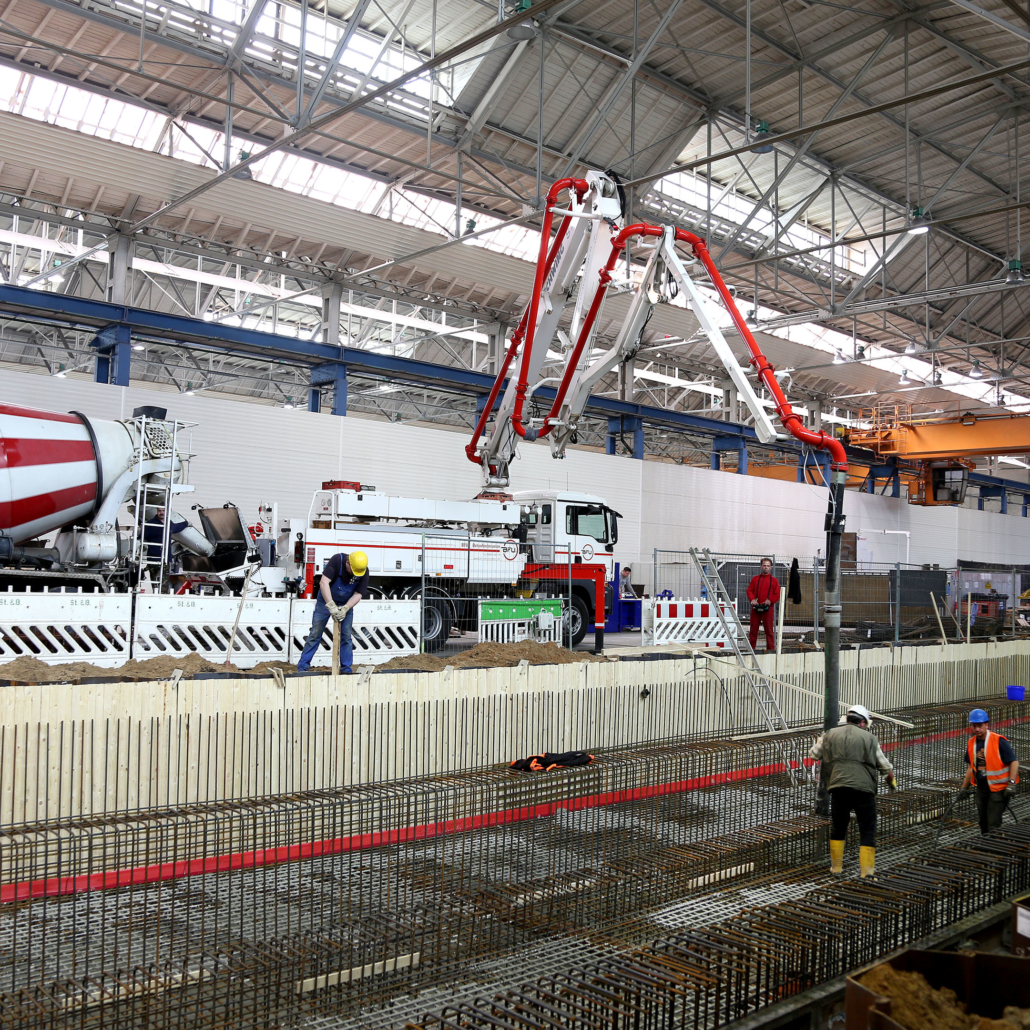

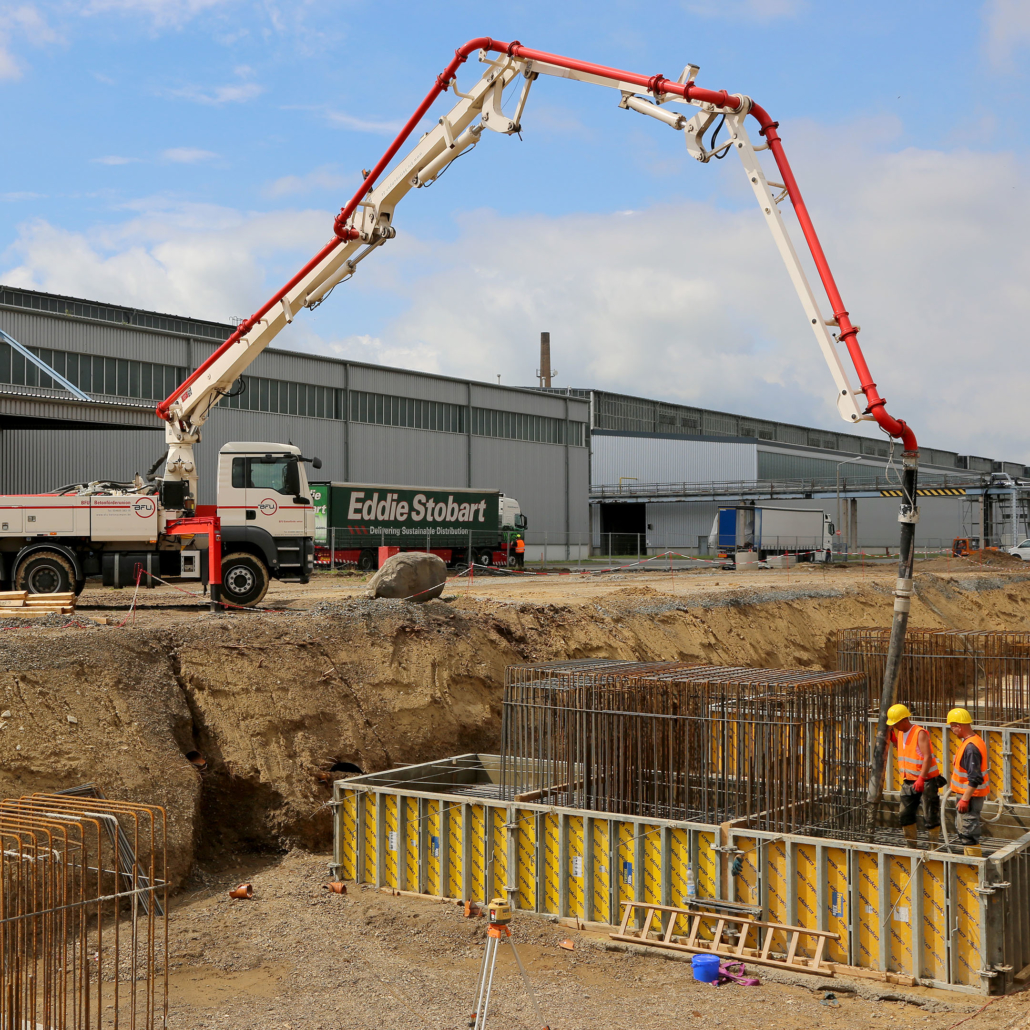

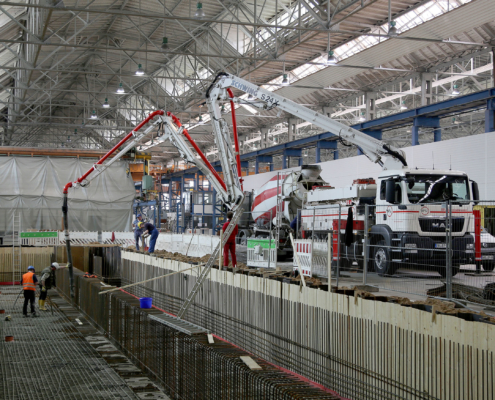

Galéria
