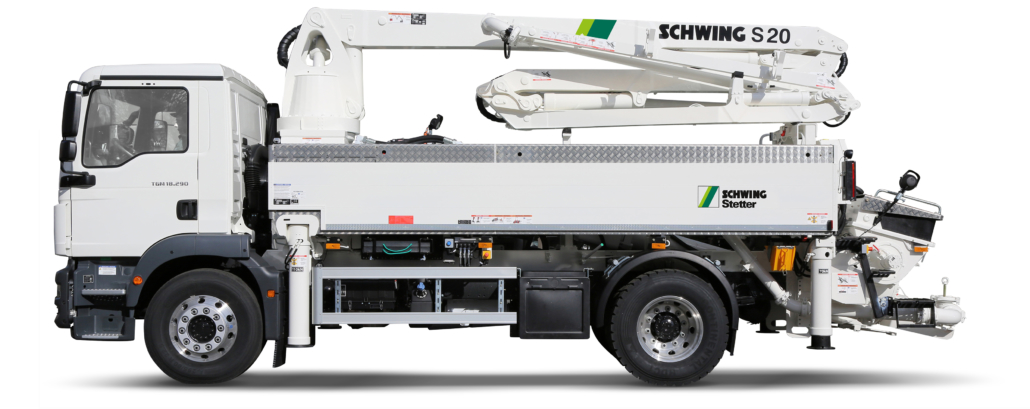

S 20
| Výškový dosah: | 19,4 m |
| Čerpací výkon: | až 111 m3/h |
| Čerpací tlak: | až 108 bar |
| Využitie: | uzavreté objekty, haly, sály, stiesnené priestory, sanačné práce, tunely |
Charakteristika
- nízka rozbaľovacia výška a malé nároky na plochu pre zapatkovanie;
- výborná pohyblivosť vďaka “ZR” skladaniu výložníka;
- usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
- otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
- riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka atď.
Technické údaje

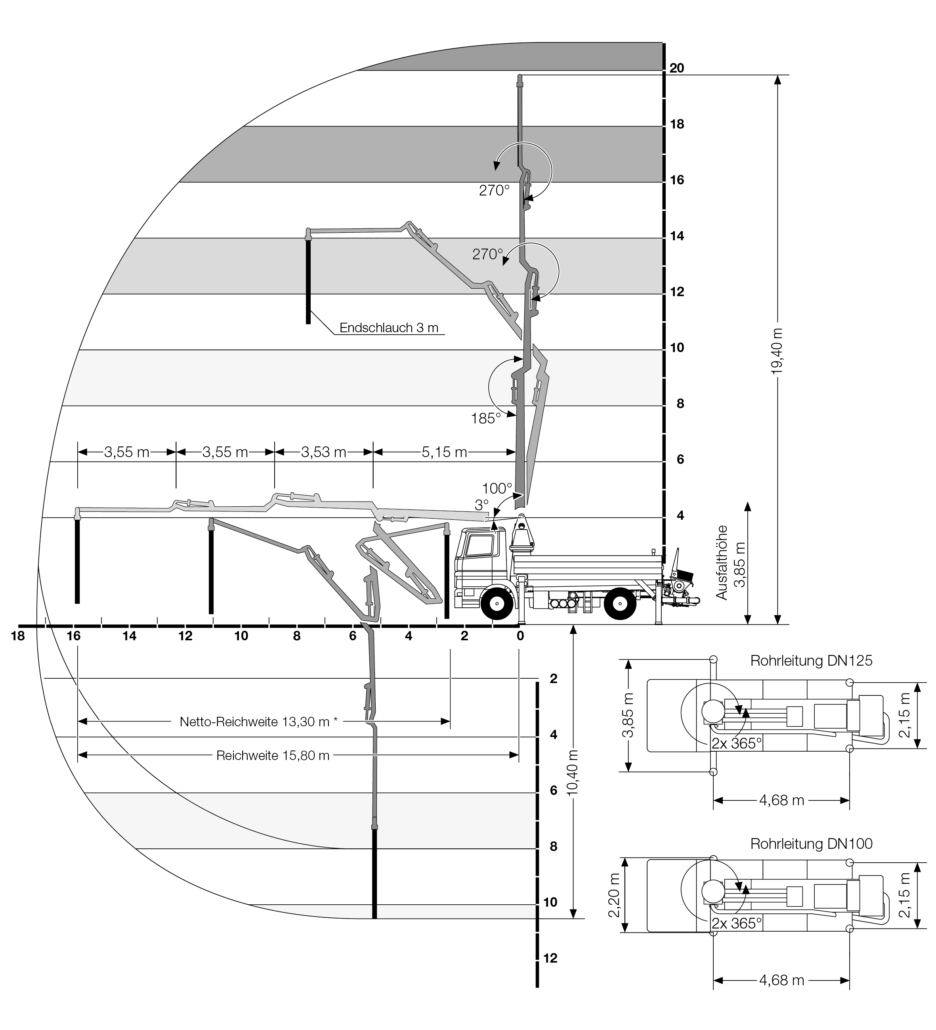

Výložník S 20
| Typ | Skladanie | Potrubie | Koncová hadica | Vertikálny dosah | Horizontálny dosah | Počet sekcií | Akčný rádius | Rozbaľovacia výška |
| S 20 | ZR | DN 125 (DN 100)** | 3,00 m | 19,40 m | 15,80 m | 4 | 2 x 365° | 3,85 m |
Výložník S 20
| Typ | S 20 |
| Skladanie | ZR |
| Potrubie | DN 125 (DN 100)** |
| Koncová hadica | 3,00 m |
| Vertikálny dosah | 19,40 m |
| Horizontálny dosah | 15,80 m |
| Počet sekcií | 4 |
| Akčný rádius | 2 x 365° |
| Rozbaľovacia výška | 3,85 m |
Čerpadlo S 20
| Typ | Pohon | Dopravné válce | Dopravný výkon* | Dopravný tlak* | Počet zdvihov* | Usmerňovací ventil |
| P2020 | 380 l/min | 200 x 2.000 mm | 111 / 62 m3/h | 60 / 108 bar | 29 / 17 min-1 | M-Rock |
| P2023 | 380 l/min | 230 x 2.000 mm | 98 / – m3/h | 85 / – bar | 20 / – min-1 | M-Rock (B-Rock)** |
Čerpadlo S 20
| Typ | P2020 | P2023 |
| Pohon | 380 l/min | 380 l/min |
| Dopravné válce | 200 x 2.000 mm | 230 x 2.000 mm |
| Dopravný výkon* | 111 / 62 m3/h | 98 / – m3/h |
| Dopravný tlak* | 60 / 108 bar | 85 / – bar |
| Počet zdvihov* | 29 / 17 min-1 | 20 / – min-1 |
| Usmerňovací ventil | M-Rock | M-Rock (B-Rock)** |
Podpěry S 20
| Typ | Šírka vpredu | Šírka vzadu | Zaťaženie vpredu | Zaťaženie vzadu |
| H | 2,20 m (DN 100)** 3,85 m (DN 125) |
2,15 m | 110 kN | 70 kN |
Podpěry S 20
| Typ | H |
| Šírka vpredu | 2,20 m (DN 100)** 3,85 m (DN 125) |
| Šírka vzadu | 2,15 m |
| Zaťaženie vpredu | 110 kN |
| Zaťaženie vzadu | 70 kN |
Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka

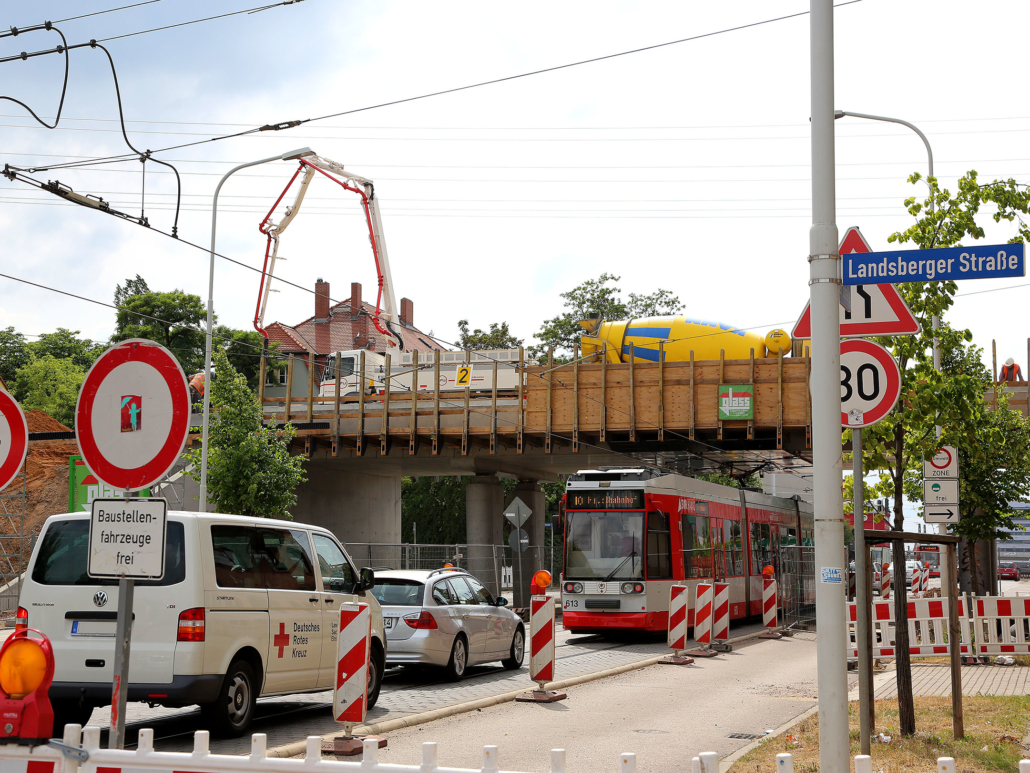

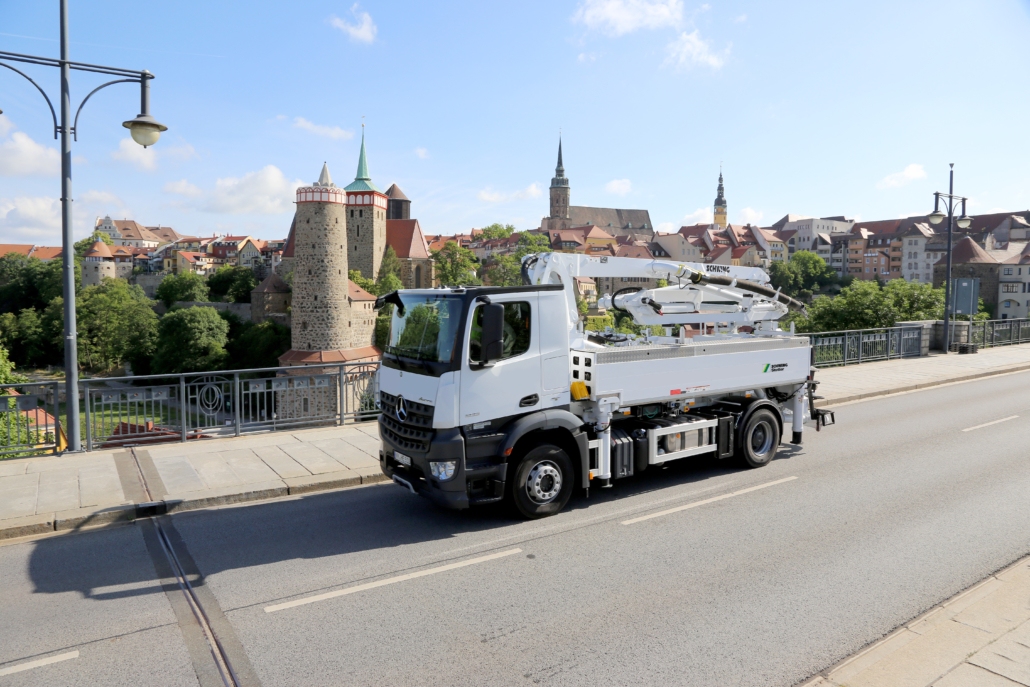

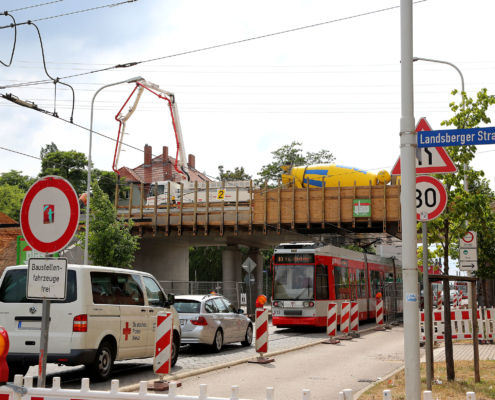

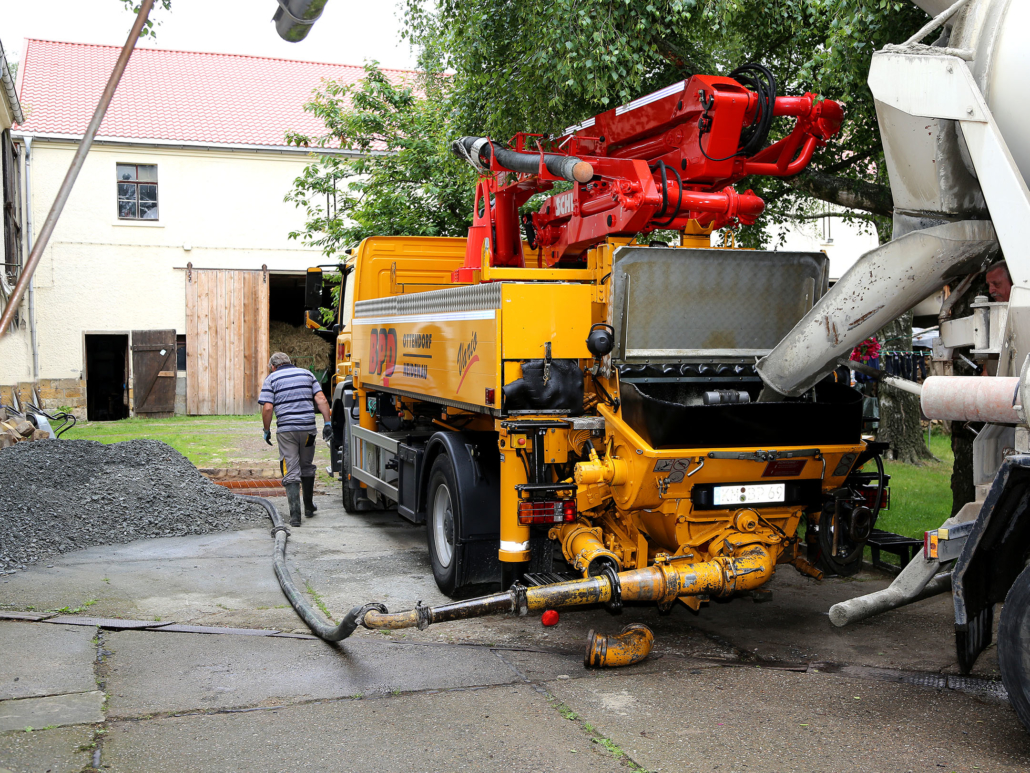

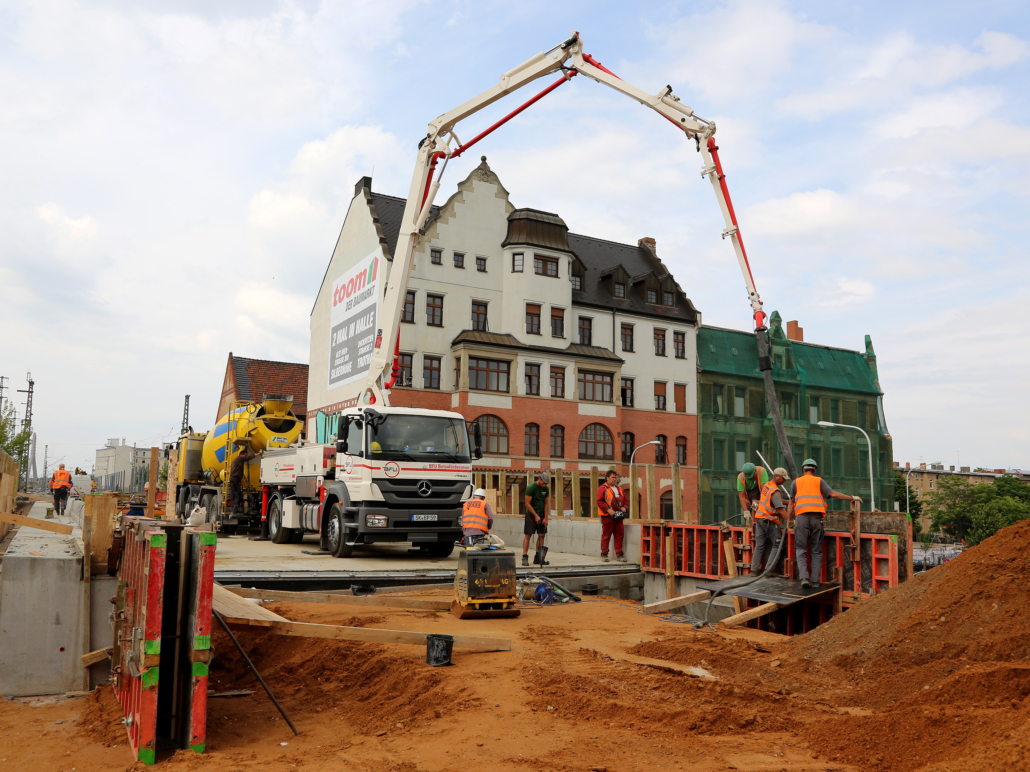

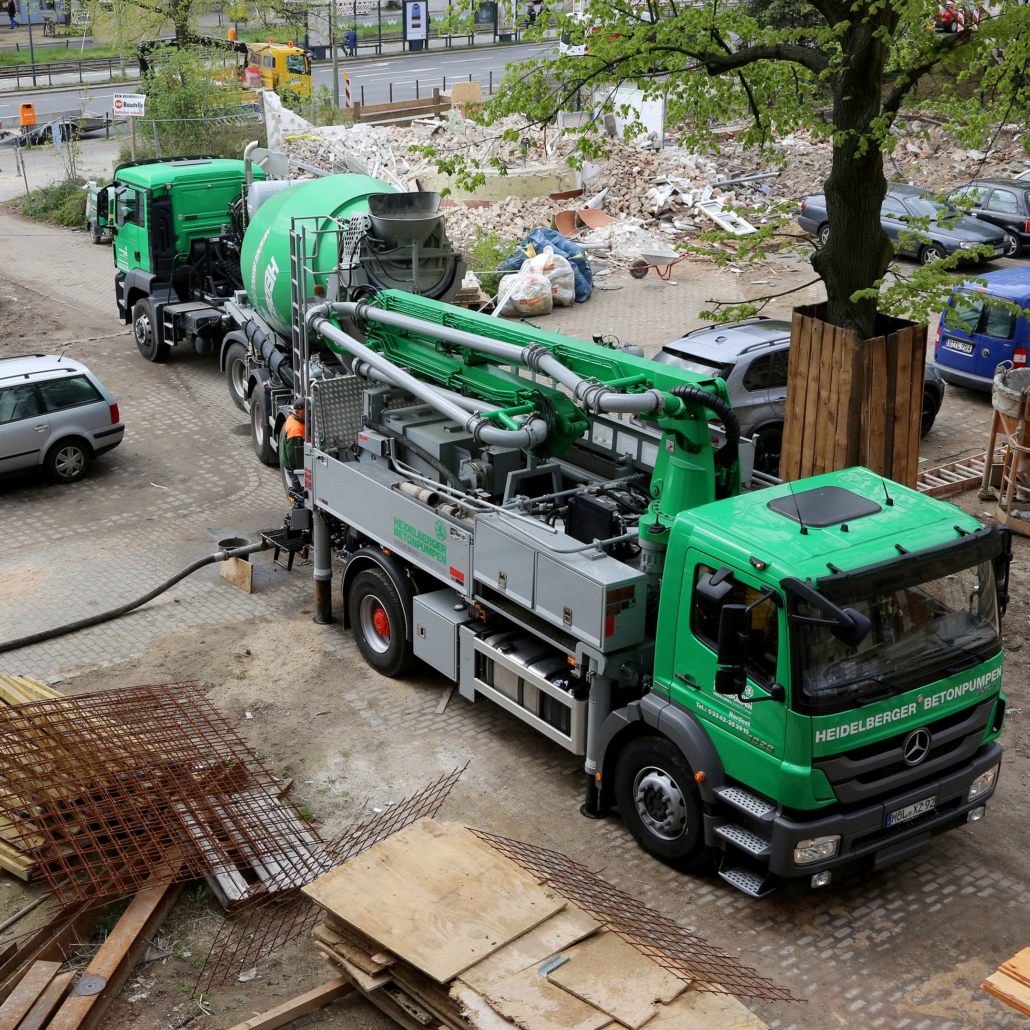

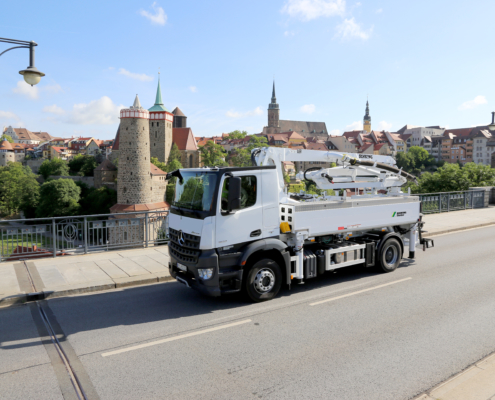

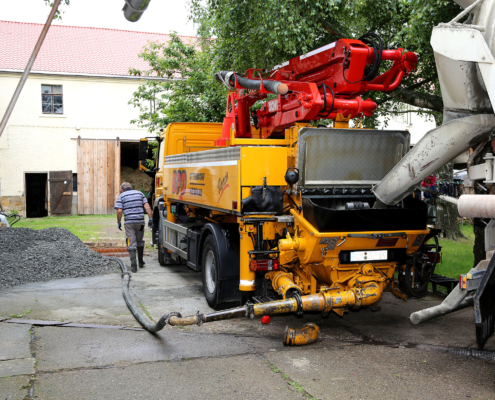

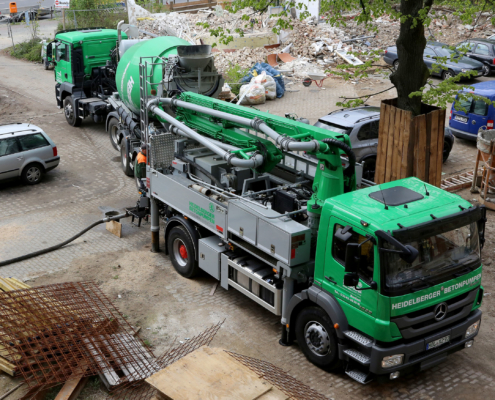

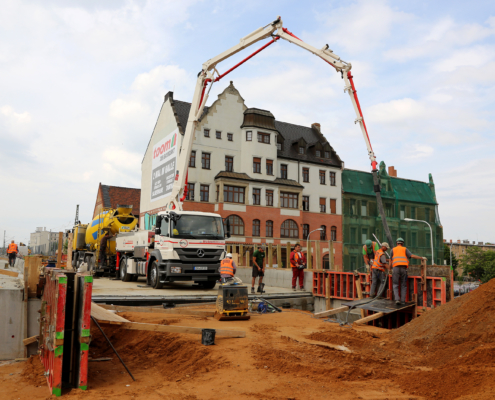

Galéria
